냉각용 열전소자 사이클링 테스터

냉각,가열용 열전모듈의 내구성 시험 검사용 사이클링 테스터

열전소자의 핵심소재인 열전재료 중 널리 쓰이는 Bi2Te3 금속은 대기중 산화성이 강합니다. 특히 기존의 Zone Melting Process 로 생산 된 금속 일 경우 내부 금속의 강도가 상당히 약해서 Bar형태의 잉곳으로 생산 된 열전금속을 고유 목적에 따라 절단시 내부 금속의 기계적 충격으로 사용중 불량의 원인이 될 수 있습니다. 열전소자의 내구성 검증을 위한 방법에는 다양한 시스템이 있으나 ,열전소자에 사이클링 테스트를 통해 전기적인 충격과 열적충격을 가하면서 내구성 검증을 하는 것이 일반적인 방법 입니다.

당사 열전소자의 사이클링 테스트 검증

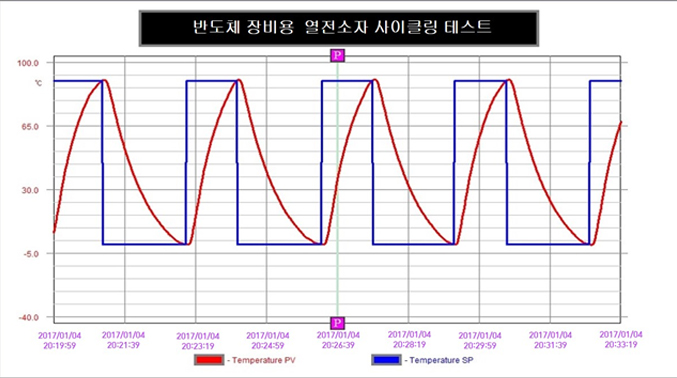

사이클링 테스팅 방법

냉,온 보통의 열전소자는 내구성 측정을 위하여 열전소자를 장착한 냉각장치에 온도 센서를 위치시키고 열전소자의 온도를 0℃~90℃~0℃ 로 변화시키는 것을 1 사이클로 하여 지속적으로 귀사의 표준 횟수 만큼의 사이클링 테스트를 진행하시면 됩니다.

내구성 인증 조건
  • 사이클링 횟수 : 귀사 표준 횟수 까지 열전소자가 정상 작동 할 것.

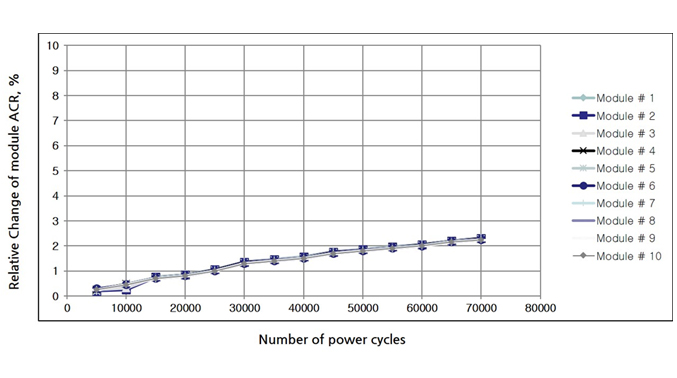

  • 사이클 테스트 후 열전소자의 저항을 측정하였을 때
    - 열전소자의 저항의 변화가 최초 저항측정치의 +/- 10 % 이내일 경우
당사의 열전소자 사이클링테스터의 장점
  • 다양한 열전소자의 전압과 전류에 사용할 수 있도록 고안 되었습니다.
  • 0℃~90℃~0℃ 사이클링 테스트 시 외국사 120 일 대비 당사 시스템 25일 소요.
구 분 T MS CYCL-001A
일반사항 설치 장소 In Door
주위 온도 -20 ～ 50 Celsius(℃)
주위 습도 40 ～ 80 % RH
인입 전류 AC Free Volt ( 단상 AC 220 )
조절 범위 -20 ℃ ~ 150 ℃
작동 방법 자동 셋팅 가능, 수동 셋팅 가능
온도 정밀도 ± 0.1 ℃
작동 전압 최대 DC 48V / 20 VA 이하
작동 전류 최대 20 A 이하
공 급 전력 1Kwatt
안전 장치 과전압 방지 장치
고온휴즈
시스템작동 작동 작동시그널 작동상태 노란색
냉각시 녹색등
가열시 적색등
현재온도 Upper Number
목표온도 Down Number
온도조절 온도센서 PT 100 Ohm (변경가능)
작동 방법 수동조작 가능
PC 제어 가능(온도 데이터 저장,출력,리뷰)
기 능 통신 포트 232/422/485
자동 온도그래프 작성 가능
사이클링 온도 설정 가능
자동 프로그램 제어 가능 (조작자 없이 사이클링 수행)
온도데이터 저장 EXCEL로 저장
데이터 출력 PC 모니터 출력
프린터 출력
기타사항 몸체 색상 Ivory, Yellow
제품 크기 냉각 시스템 300 x 300 x 500 mm (변경가능)
컨트롤러 챔버 내 일체형으로 제작
중량 10 Kg
